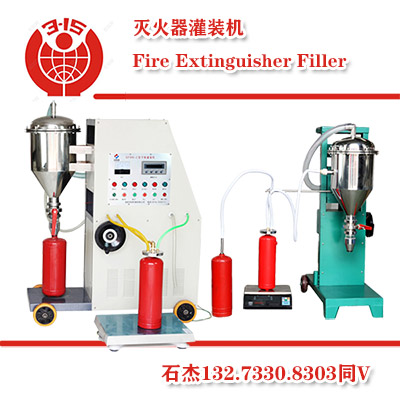

灭火器灌装机进一步地，所述的灭火器固定机构包括活动件、固定件及活动控制组件；
所述的活动件在活动控制组件驱动下，与固定件配合，用于夹持固定灭火器。
进一步地，所述的活动件与固定件均为凹形板体，并且个凹形板体的凹形开口相对设置；
所述的检修烘干抽屉的个旁板上分别相对设有固定滑槽，所述的活动件滑动设于个固定滑槽之间，所述的固定件设于固定滑槽一端；
所述的检修烘干抽屉的面板上设有开孔，该开孔内设有内螺纹；
所述的活动控制组件包括传动杆、转盘以及摇杆；
所述的传动杆上设有与所述的内螺纹相适配的外螺纹，并且该传动杆的一端与活动件活动连接，另一端穿过所述的开孔并伸出；
所述的转盘固定设于传动杆的伸出端上；
所述的摇杆偏心设于转盘上。
所述的传动杆与活动件之间可通过万向节或轴承活动连接。工作时，通过转动摇杆带动传动杆在开孔处转动，进而沿着螺纹结构推动或拉出活动件，从而配合固定件完成灭火器的固定或松开。
作为**选的技术方案，通过调整固定滑槽的长度及、凹形板体及凹形开口形状及尺寸，使活动件、固定件相配合并可夹持固定直径为mm或以下的灭火器。
进一步地，所述的灭火器支撑机构包括至少一个设于检修烘干抽屉内的灭火器支撑组件；
所述的灭火器支撑组件包括支撑滑槽，以及滑动设于个支撑滑槽之间的支撑扳；
所述的支撑滑槽分别相对设于检修烘干抽屉的个旁板上；
所述的灭火器支撑组件工作时可将支撑扳移动至固定件下方，从而配合活动件与固定件固定灭火器。
当灭火器支撑机构包括多个灭火器支撑组件时，多个灭火器支撑组件沿竖直方向布设于检修烘干抽屉内，工作时可根据灭火器长度选用相应高度的灭火器支撑组件。
进一步地，所述的伸缩杆烘干机构包括可拆卸设于检修烘干抽屉底部的加热驱动底座，以及沿竖直方向伸缩设于加热驱动底座上的烘干杆。所述的烘干杆包括伸缩外套管、开设于伸缩外套管上的烘干孔，以及设于伸缩外套管内的蒸汽发生器。
作为**选的技术方案，所述的加热驱动底座底部设有安装孔，所述的检修烘干抽屉底部设有安装凸台，所述的安装孔与安装凸台之间设有相互适配的螺纹结构，并通过该螺纹结构可拆卸连接。
作为**选的技术方案，所述的加热驱动底座的直径为mm。
作为**选的技术方案，所述的灭火器支撑组件包括个滑动设于支撑滑槽之间的支撑扳，工作时可分别设于烘干杆两侧，以减少烘干杆负荷并保证烘干过程的稳定。
进一步地，所述的充装计量单元包括滑动设于柜体底部的充装计量抽屉、设于充装计量抽屉内的充装电子秤、设于充装电子秤上的固定插销座，以及可拆卸设于固定插销座上的固定支架。
所述的固定支架包括可拆卸设于固定插销座上的支架杆，以及多个沿竖直方向布设于支架杆上的固定弯板，该固定弯板与灭火器相适配。
所述的固定插销座用于固定灭火器底部，并与固定支架相配合，以便于保证灭火器充填过程的稳定，所述的固定支架使用完毕后可收纳于充装计量抽屉内。
作为**选的技术方案，所述的检修烘干抽屉及充装计量抽屉的面板下缘均设有多个向下延伸的固定杆，该固定杆的下缘套设有拉出固定座，该拉出固定座下缘设有防滑面，所述的固定杆的下缘与拉出固定座之间设有螺纹结构，所述的拉出固定座可通过该螺纹结构上下移动，当拉出固定座与地面或固定底座相接触时，可通过防滑面保持抽屉拉出状态的稳定。
工作原理：本装置主要用于对多种灭火器进行充填工作，工作时，将充装计量抽屉抽出，并通过旋拧拉出固定座将其固定，安装固定支架，并通过固定插销座及固定支架固定灭火器，将相应的子接头安装于填充管出口端，之后再装于灭火器上，通过控制器启动相应的填充组件，直至充装电子秤达到示数，即完成灭火器充填过程。
与现有技术相比，本发明具有以下特点：
)本装置设有多种灭火剂填充组件、水压试验箱、气密试验箱及烘干维修工作台，可满足各种灭火器填充需要以及检修需要，具有较为广泛的应用范围；
)本装置结构简单、易于操作，通过将多种灭火器充填、检修装置集成于一体，便于整体的安装、检修与更换。
