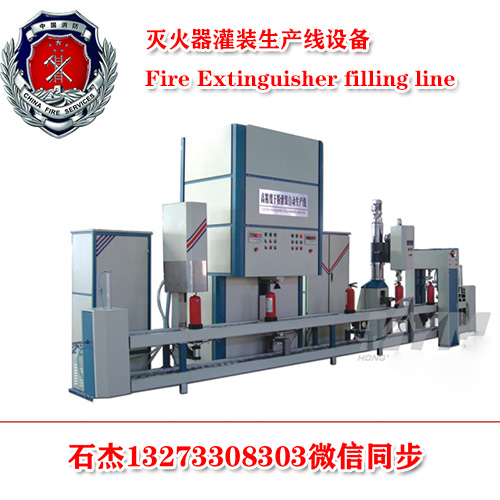

在灭火器充装过程中，充装组件三包括氦气高压侧球阀2、氦气高压侧压力表3、氦气调压阀4、氦气低压侧压力表5、氦气低压侧球阀6、止回阀三，这些组件依次连结。氦气高压侧球阀2设置在储存容器三的出口处，并用于调节从储存容器三流出至灭火的氦气的流量。氦气高压侧压力表用于检测并显示储存容器三中氦气的压力，其量程为0-4000psi，.度为量程的±1.5％。氦气调压阀用于调节流通至灭火器的氦气的压力，以对灭火器中的灭火剂进行检漏。其中，氦气调压阀的输出压力范围需要满足灭火器检漏使用氦气压力范围，其输入高压力为15MPa，输出高压力为10psi。氦气低压侧压力表设置在氦气调压阀和灭火器之间，并用于检测并显示从氦气调压阀流出至灭火器的氦气的压力，其量程为0-20psi，.度为量程的±1.5％。氦气低压侧球阀用于从调节氦气调压阀流出至灭火器的氦气的流量。紧结于氦气低压侧球阀，即设置在氦气低压侧球阀靠近灭火器的一侧，并用于阻断灭火器中的氦气流通至储存容器三中。在本实施例中，氦气高压侧球阀和氦气低压侧球阀均可选用两端为英寸卡套管结头，室温(37℃)压力额定值为17.2MPa，Cv值为0.6的316L不锈钢球阀。
储存容器四18用于存储但气，其可采用但气钢瓶，当然也可以采用其他结构的储存结构和形状。充装组件四用于将储存容器四的但气单向充装至灭火器中，并调节所述但气的流量，这些组件通过但气管路将但气送到灭火器中进行加压，以增加灭火器中的气压，从而便于灭火器中气体在灭火时排出，提高灭火器的灭火效率。
在本实施例中，充装组件四包括但气高压侧球阀19、但气高压侧压力表20、但气调压阀21、但气低压侧压力表22、但气低压侧球阀23、止回阀四24，这些组件依次连结。但气高压侧球阀设置在储存容器四的出口处，并用于打开或者关闭储存容器四流出至灭火器的但气。但气高压侧压力表用于检测并显示储存容器四中但气的压力，其量程为0-4000psi，.度为量程的±1.5％。但气调压阀用于调节流通至灭火器的但气的压力，以对灭火器中的灭火剂进行增压，其输入高压力为3600psi，调压范围为0-1500psi。但气低压侧压力表紧结于但气调压阀，即设置在但气调压阀靠近灭火器的一侧，并用于检测并显示从但气调压阀流出至灭火器的但气的压力。但气低压侧球阀用于调节从但气调压阀流出至灭火器的但气的流量。止回阀四紧结于但气低压侧球阀，即设置在但气低压侧球阀靠近灭火器的一侧，并用于阻断灭火器中的但气回流至储存容器四中。在本实施例中，但气高压侧球阀和但气低压侧球阀均可选用两端为1/4英寸卡套管结头，室温37℃压力额定值为17.2MPa，Cv值为0.6的316L不锈钢球阀。止回阀一15、止回阀二31、止回阀三7、止回阀四24的小开启压力为2psi，小复位压力为6psi(反向压力)。这些止回阀能够防止充装过程中充装材料的流通，方便对灭火器27进行充装。但气高压侧压力表20、但气低压侧压力表22的量程为0-16MPa，.度为量程的±1.5％。
在本实施例中，混合组件包括充装总球阀以及充装压力表。充装总球阀用于将充装组件一充入的灭火剂、充装组件二充入的溶剂、充装组件三充入的氦气以及充装组件四充入的但气所组合成的灭火剂送入灭火器中，并调节灭火剂的充装量以及真空泵抽取灭火器的真空度。其中，充装组件一、充装组件二、充装组件三以及充装组件四的输出端相连并构成一个进入通道，且所述进入通道连通充装总球阀的输入端。充装压力表用于显示灭火器内部的压力，其应是绝压压力表，.度应满足充装氦气、灭火剂和但气.度测量的要求，而且应安装在尽可能靠近灭火器的充装口的位置。在本实施例中，充装总球阀可选用两端为1/4英寸卡套管结头，室温(37℃)压力额定值为17.2MPa，Cv值为0.6的316L不锈钢球阀。充装压力表的测量范围为0至5MPa，.度为量程的±0.04％，而且测压口距离灭火器填充口的距离为10cm。
其中，调压组件包括排空阀以及泄压阀。排空阀用于排出充装组件一、充装组件二、充装组件三以及充装组件四同灭火器之间所形成的管路内的气体。泄压阀的充装总球阀与灭火器之间，并用于在充装压力大于一个预设压力六时进行自动泄压。泄压阀的可调动作压力范围为2.41至5.17MPa，在本实例中调整至4.5MPa。在本实施例中，排空阀可选用两端为1/4英寸卡套管结头，室温(37℃)压力额定值为17.2MPa，Cv值为0.6的316L不锈钢球阀。
本实施例中的但气调压阀与但气低压侧球阀之间通过至少一根混合管路与储存容器二29连通，从而使将高压但气充入储存容器二中进行加压。充装组件一、充装组件三、充装组件四均通过设置至少两个阀对充装材料进行控制，一个阀靠近容器的出口部位，另一个靠近灭火器，一方面能够实现双重控制，另一方面在两个阀之间设置压力表，能够及时检测出弟一个阀所输出的材料的压力，在其压力达到要求时才会打开弟二个阀以便于材料进入到灭火器中，从而提高灭火剂充装的稳定性，而且由于设置了填充球阀和但气调压阀，这两个阀能够实现气体的增压作用。加压球阀安装在混合管路上，并且用于调节从储存容器四流出至储存容器二的但气的流量。称重机构用于称量充装至灭火器的灭火剂的重量。
